By Josedekrosse in Laser Cutting

這個潛望鏡的制作是我們STEM項目的一部分。為了使這個項目也可供其他教師使用，我想分享這個教學。

您需要使用激光切割機，還需要3毫米MDF和3毫米反光鏡作為材料。

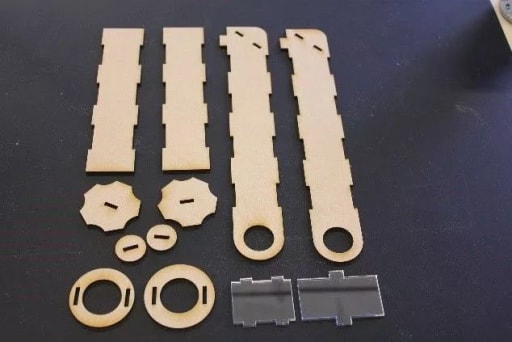

步驟1：

首先，您需要檢查是否切割了所有零件。

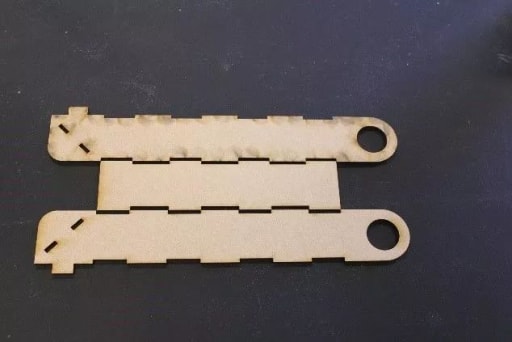

步驟2：

將所示部件以相同的方式放在您面前。

步驟3：

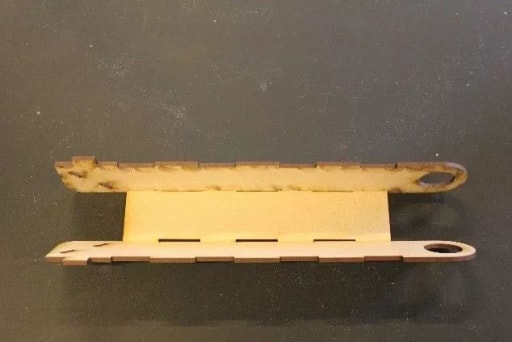

將兩側放在一邊，用一些力將它們固定在下面。

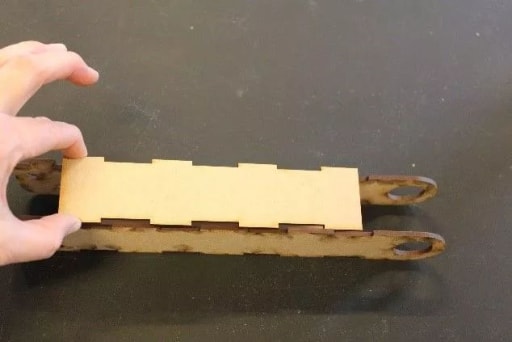

步驟4：

您在左側按下頂部的矩形部分。

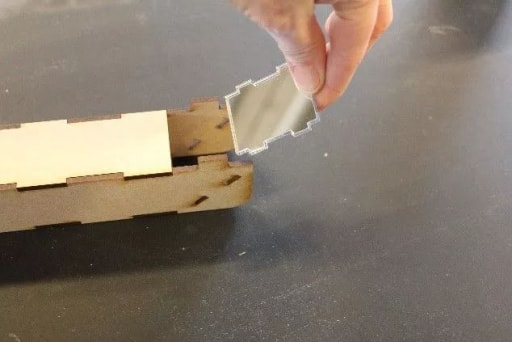

步驟5：

將小鏡子部分放在兩側四個孔之間的末端 – 注意鏡子側指向盒子的內側！

步驟6：

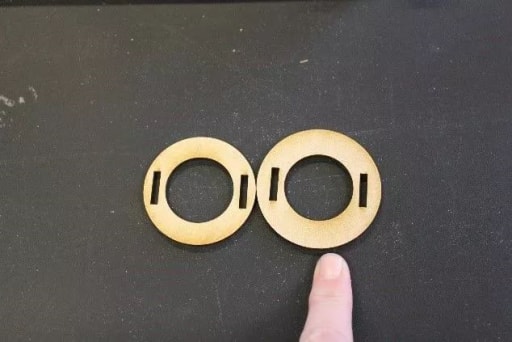

拿小和大的兩個環(huán)。

步驟7：

將較大的環(huán)放在兩個矩形伸出部分的頂部（就在您剛剛放置的鏡子頂部）。

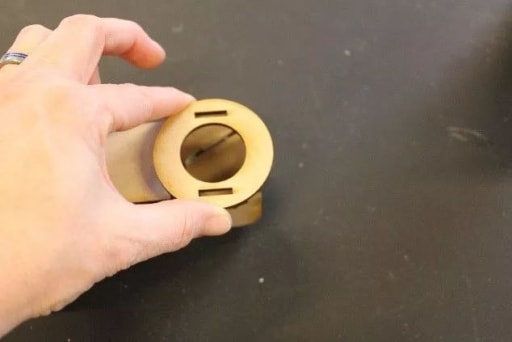

步驟8：

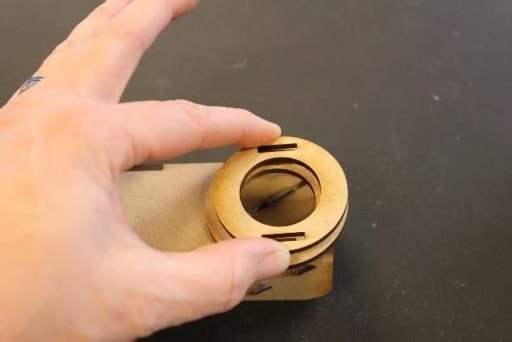

將較小的環(huán)放在較大的環(huán)上。

步驟9：

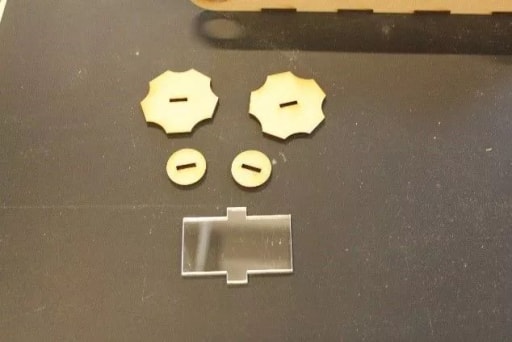

拿剩下的部分。

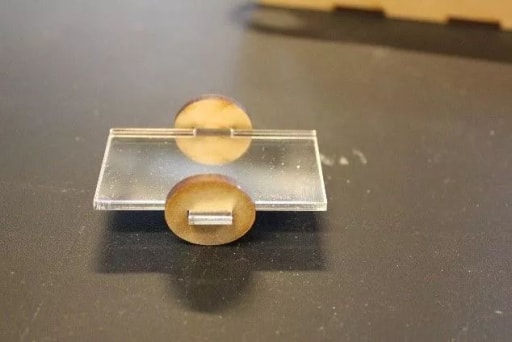

步驟10：

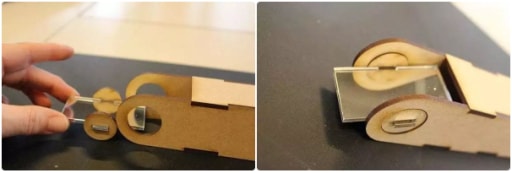

把剩余的鏡子放在圓圈的整體之間。

步驟11：

這個新部件放在孔之間。

步驟12：

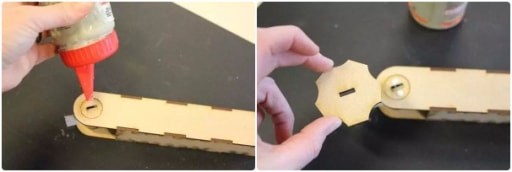

把潛望鏡放在它的側面并在圓圈上放一點膠水（如圖所示，只有兩個小點）。

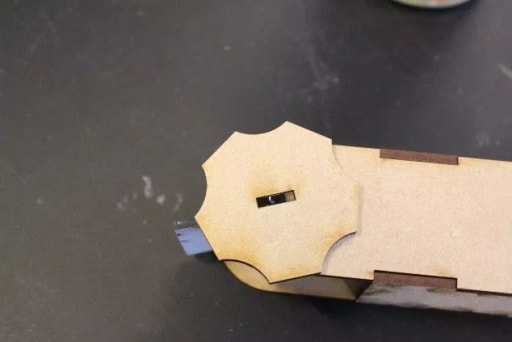

步驟13：

然后將“轉動”輪（圖示）放在圓圈上 – 注意孔仍然適合伸出鏡子！

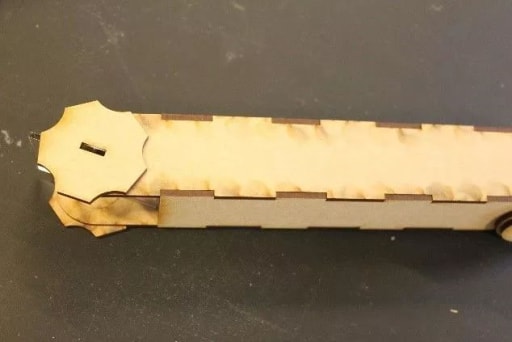

步驟14：

在另一側重復上一步。

下載設計圖
