By Seeed Studio in Workshop

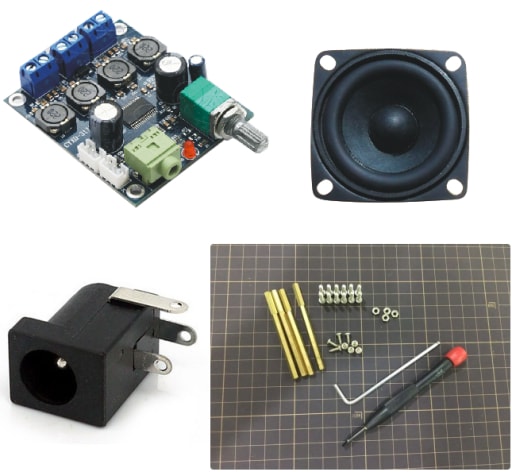

步驟1：我們需要什么

硬件：

• 數字功放板
• 揚聲器
• DC插孔
• 電纜

結構體：

• M3 * 68支柱-4件
• M3 * 12螺絲-12件
• M3螺母-4個
• M3 * 5自攻釘-8 PCS
• 螺絲刀
• 白乳膠
• M5木板
• M4竹拍手

步驟2：連接硬件

根據接線圖模式，連接數字放大器板，揚聲器和DC插孔。然后開機，訪問音頻，嘗試運行。

步驟3：制作3D模型

我使用Rhino建立3D模型，建模思路如下：

• 心中素描
• 硬件建模
• 建立近似形狀
• 建造孔和槽
• 整理零件

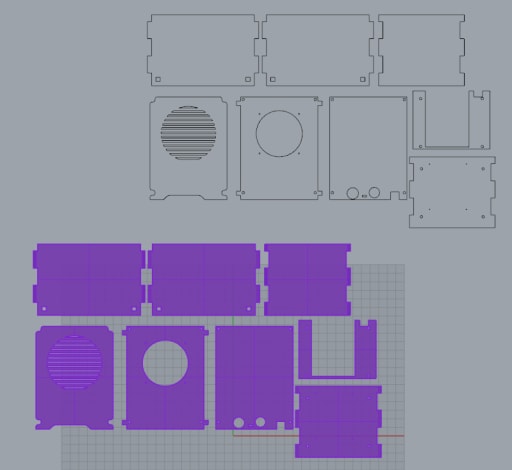

步驟4：3D轉2D

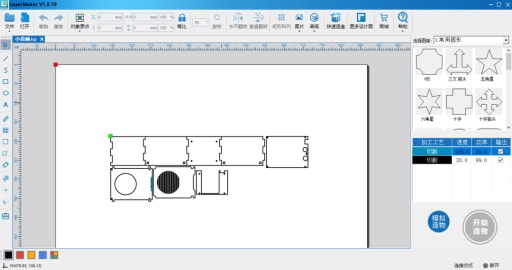

將這些零件建立2d工程圖，導出為DXF文件格式。使用LaserMaker打開它，進行微調和鍵入。

文末附設計圖（.lcp格式），可能須根據實際使用材料種類及尺寸進行修改后才可使用。

零件切割需要用到激光切割機。

如果您沒有激光切割機，則可以使用您附近的切割服務來為您切割零件。

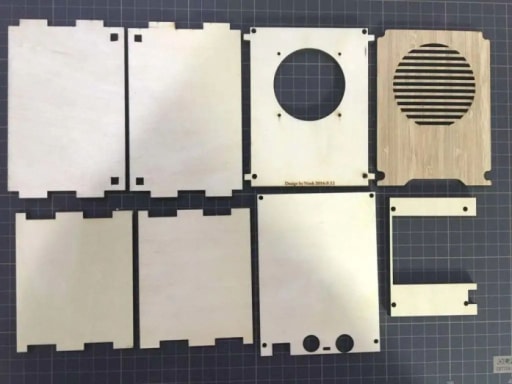

步驟5：激光切割

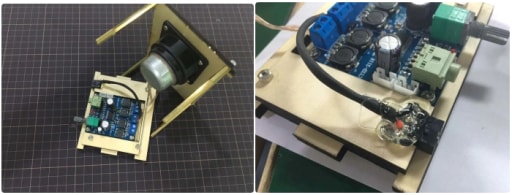

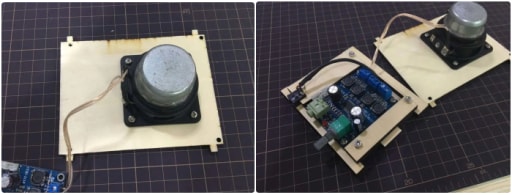

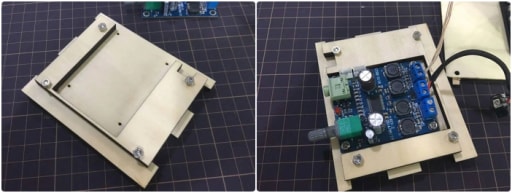

步驟6：固定數字功放板和揚聲器

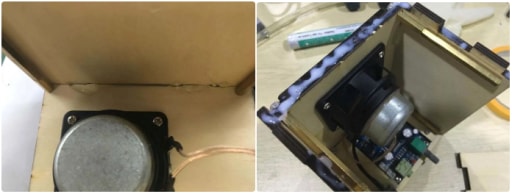

步驟7：固定外殼

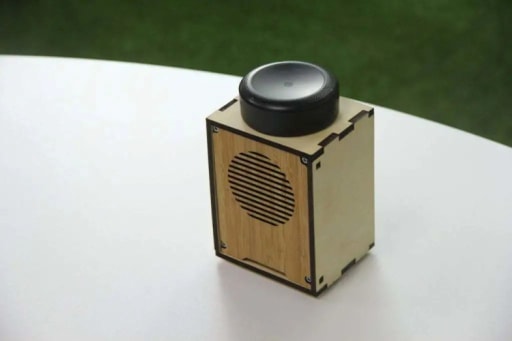

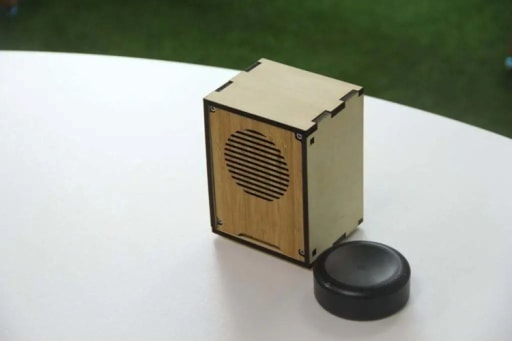

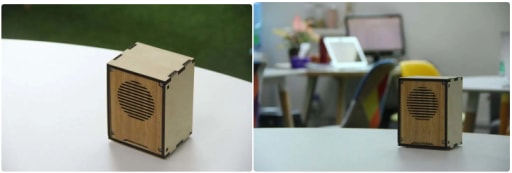

步驟8：完成

? ? ??

下載設計圖

注：本文經翻譯并轉載，若部分翻譯有誤，請諒解。

來源：https://www.instructables.com
