“這個教學是為了滿足南佛羅里達大學 Makecourse 的項目要求而創建的。

對于這個項目，我決定去我的家鄉-德國巴登符騰堡的黑森林。在那里，他們制作了漂亮的手工布谷鳥鐘，全部由機械驅動。

對于這個項目，必須實現一個 arduino，所以這就是我的布谷鳥鐘項目的制作方式。

第 1 步：創建設計

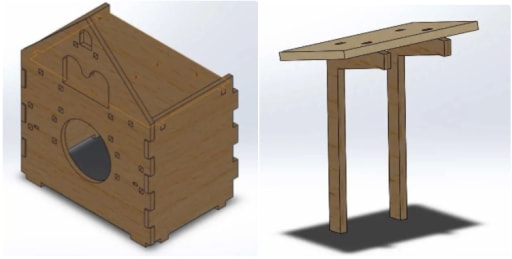

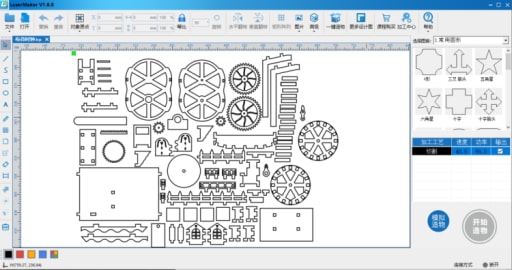

房子的設計是使用 激光設計軟件 創建的。使用 適合的軟件創建您自己的宏偉建筑設計。請記住，這確實需要幾天時間才能創建一個一切都很好地組合在一起的房子。

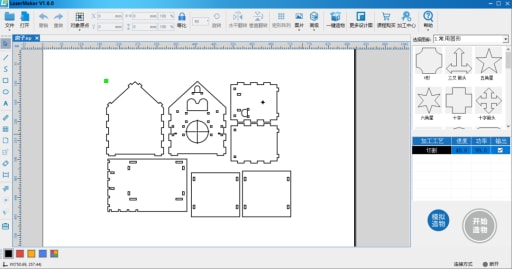

注：文末附木材激光切割設計圖，為lcp格式文件。

第 2 步：激光切割

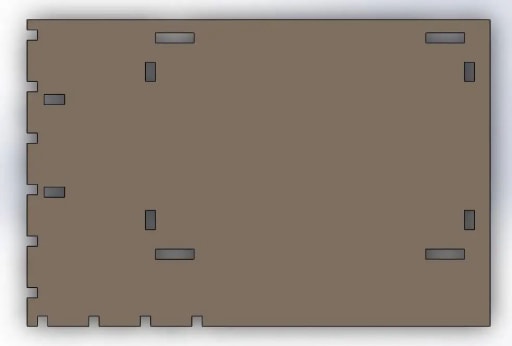

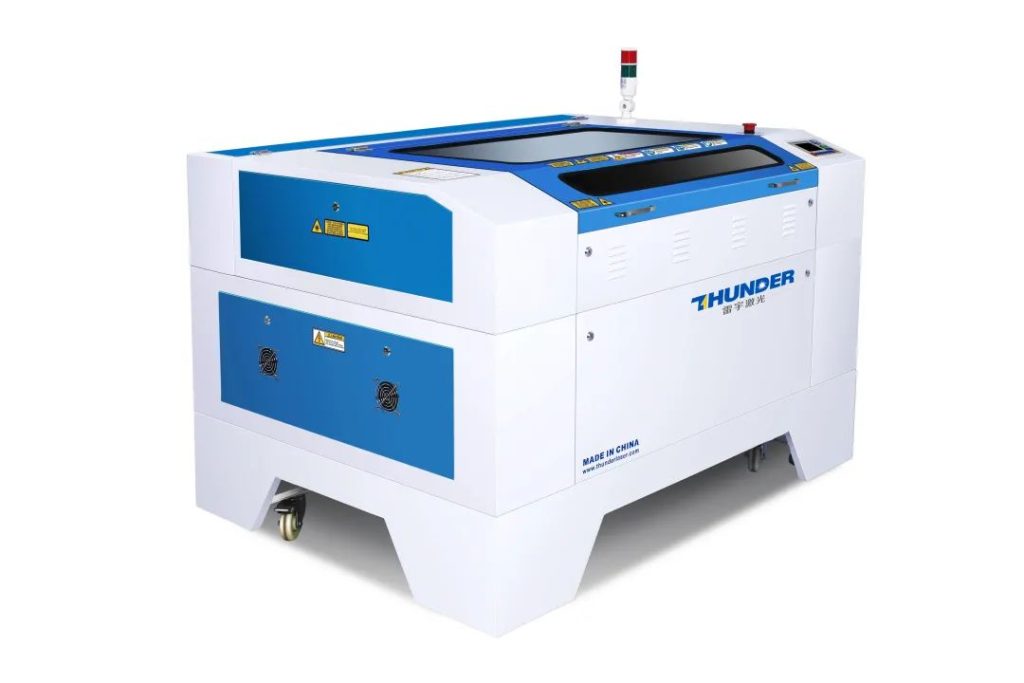

一旦您設計了自己的房子或只是從上一步下載了文件，找到您的激光切割機或離您最近的分布式激光加工中心切割所有部件。

第 3 步：更多零件

這些部件需要更高的精度。我不建議 3D 打印所有這些部件。使用的軸應該是精確的。找到離您最近的機械車間并制作這三個軸。

警告：根據您用于房屋的材料的厚度，這些軸可能需要不同的長度。

套筒是 3D 打印的，非常適合步進電機（5VDC 32-Step 1/16 Gearing）。

第 4 步：齒輪

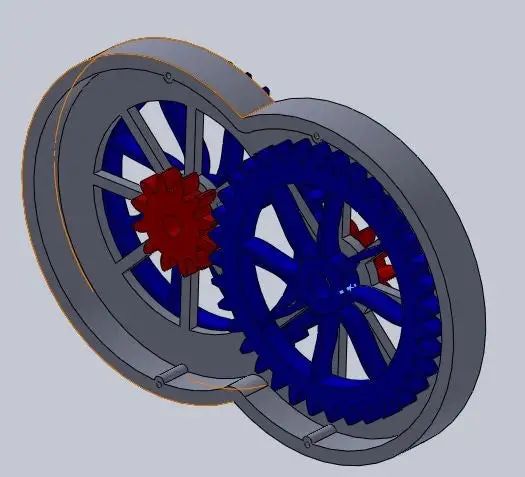

齒輪比必須正確，分針和時針才能正常工作。

42 齒齒輪位于軸上，該軸直接連接到與電機相連的套筒。10 齒齒輪位于細長軸上，該齒輪與 42 齒齒輪嚙合。

然后將分隔器放置在軸的頂部。12 齒齒輪現在與 42 齒齒輪位于同一軸上。最后，將 36 齒齒輪放在最大的軸上，然后將軸滑到 10 齒齒輪軸的頂部。

第 5 步：小型組件

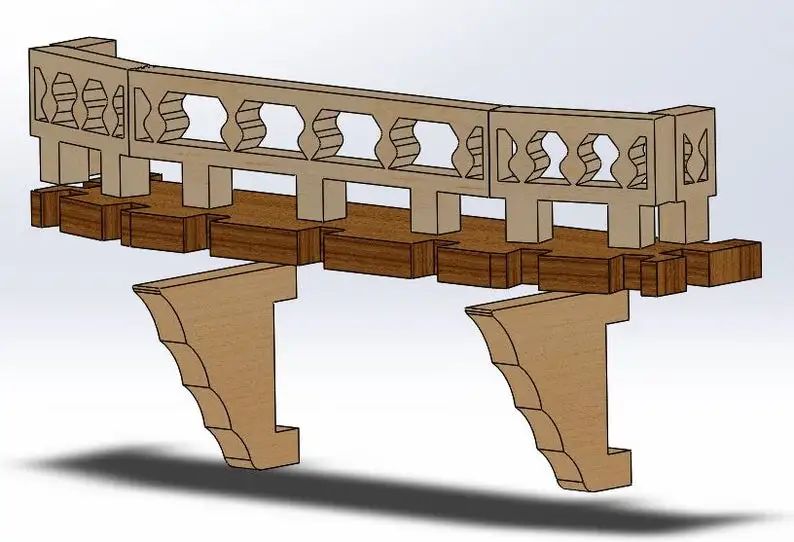

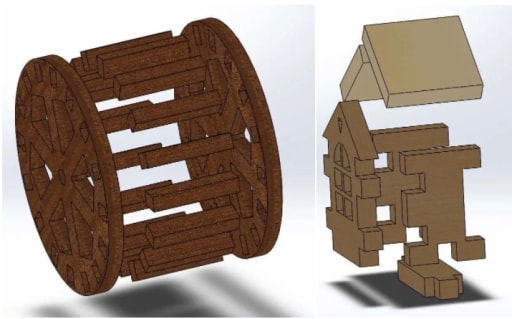

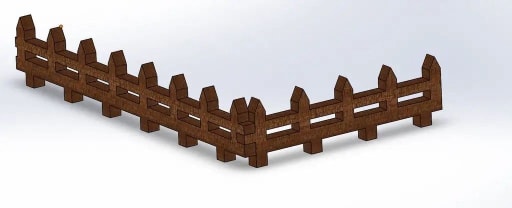

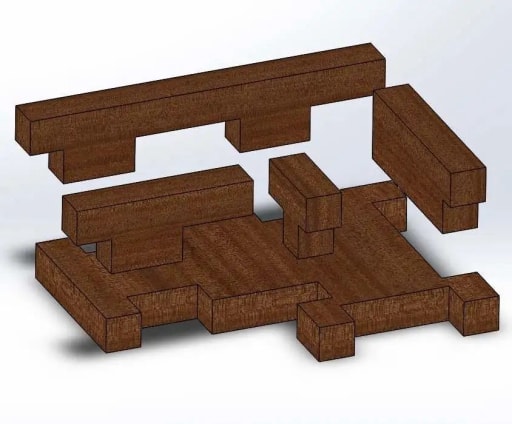

現在所有的零件都已經被切割出來，齒輪也被組裝在一起，可以完成更小的組裝。這些都非常簡單。只需找到正確的部分，查看圖片并將它們放在一起。

可能需要用膠水將部件牢固地固定在一起。

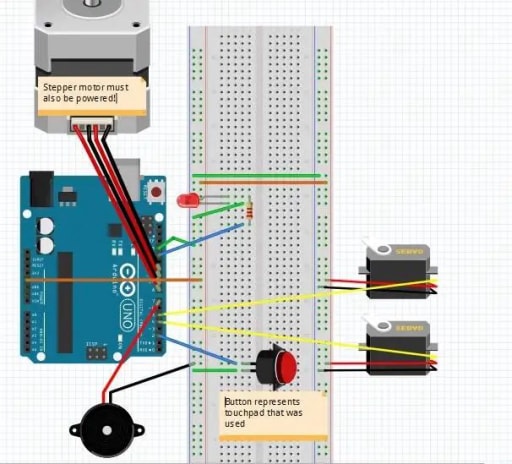

第 6 步：Arduino 原理圖和草圖

組件：

• 小型減速步進電機 – 12VDC 32-Step 1/16 齒輪傳動；
• 微伺服；
• 蜂鳴器（peizo 揚聲器）；
• Phantom YoYo Arduino 兼容觸摸板觸摸按鈕模塊；
• LED。

以上是我的項目使用的組件。這些可以很容易地更換為您可能躺在房子周圍的其他組件。但是，可能需要進行一些設計更改！

第 7 步：使機械生效

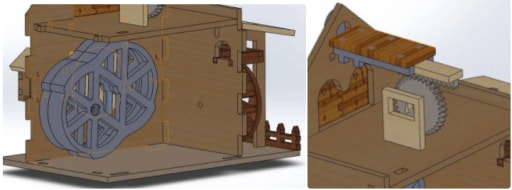

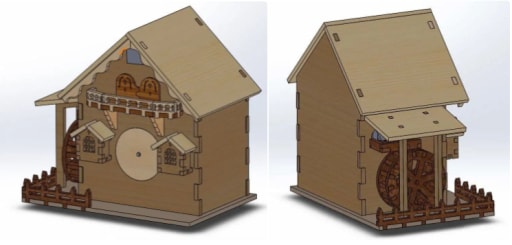

現在齒輪箱和房子已經基本完工，可以安裝到位了。不要只鋪地板，因為房子的后面也需要先安裝到位。

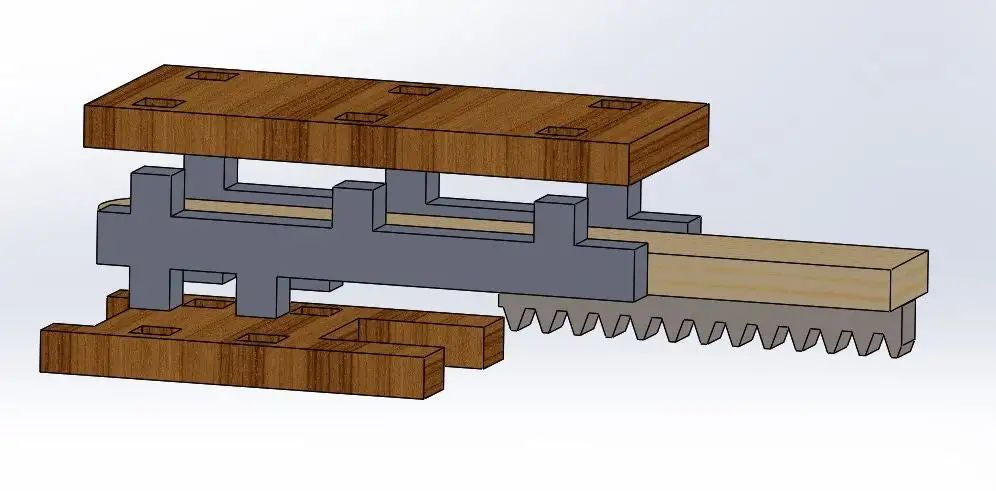

房子的上部是鳥進出房子的地方。齒輪連接到伺服電機上，必須對其進行校準，以免撞到墻壁。淚滴不包含在伺服支架的切口中，僅用于顯示伺服頭的中心。

同樣，其中一些東西需要粘在一起才能正確固定。

第 8 步：完成

提示：如果出現問題，房子的后部沒有可以進入內部的開口。從后面切出一扇大門，以便從房子后面輕松工作。

一旦一切正常，就可以將房子放在地板上。

屋內有足夠的空間容納所有電子設備。

現在可以粘上所有較小的組件。

分針和時針可以添加到軸上。

需要為arduino供電。

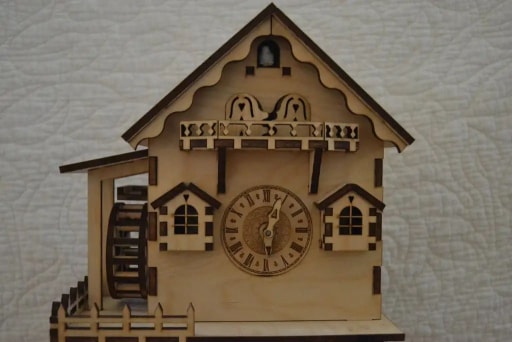

布谷鳥鐘完成了！
