By NicolasGoth in Workshop

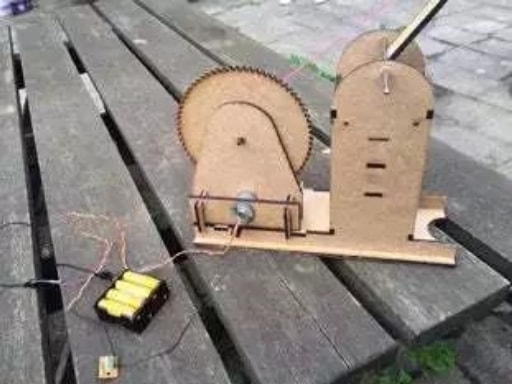

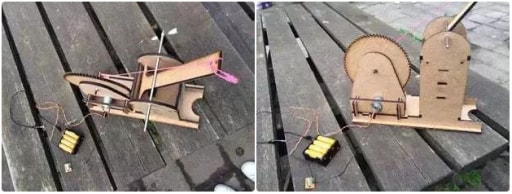

這是我們?yōu)閷W(xué)校項目制作的齒輪式起重機的指導。
起重機由一個小型直流電機控制，但由于齒輪傳動，它的效率可以提升很多。

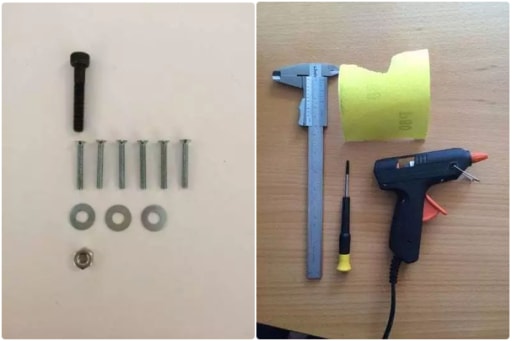

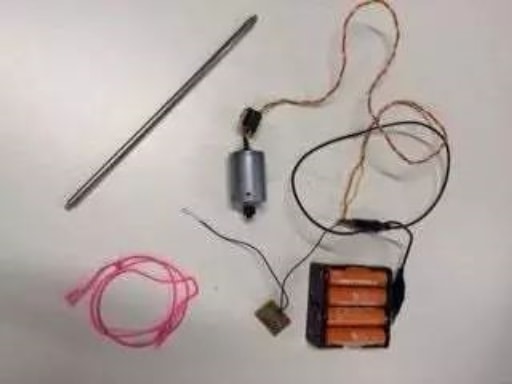

第1步：材料和工具
物料
- 6x M3x22mm埋頭螺栓
- 1x M6x30mm螺栓
- 3x M6墊圈
- 1x M6墊圈
- MDF板625×600
- 直流電機
- 3x AA電池+電池箱
- 1x開關
- 20厘米線
- 40厘米弦
- 6毫米軸，可以是鉛筆，最小100毫米長。
工具
- 卡尺
- 平頭螺絲刀
- 砂紙
- 激光切割機
- （膠槍）

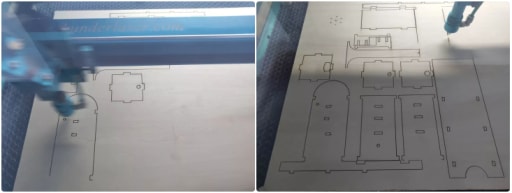

第2步：激光切割零件
將DXF文件傳輸?shù)郊す馇懈顧C并切割MDF板的機械部件。
（文件放置得非常適合625×600的印版，但如果您的激光切割機無法處理這么大的印版，則必須將其拆分。）
如果不測量直流電機32.6mm +/- 0.1mm，最好先測量直流電機，你必須修改發動機附件部分的孔尺寸。

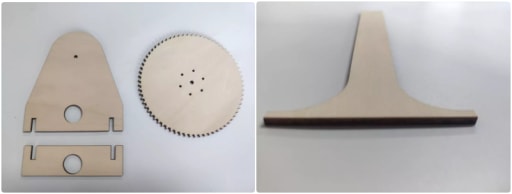

第3步：準備安裝部件
- 對齊兩個主要的?32孔，使發動機緊密配合。
- 將六個M3螺釘擰入大齒輪。
- 并且兩側都有起重機“臂”，調整直到它適合“塔”中的兩個?6孔。
第4步：組裝起重機
所有部件放在一起，組裝形成起重機。

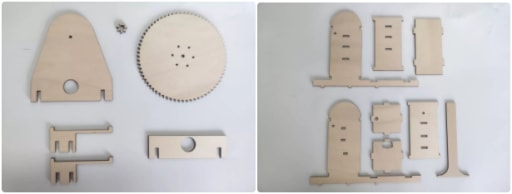

這兩個圖像顯示了可以作為子組件放在一起的零件，然后連接起來完全組裝起重機。
第5步：連接電氣組件

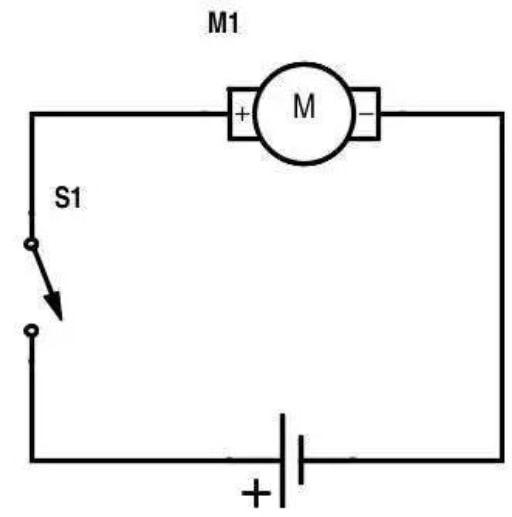

連接發動機，開關和電池組的電路，如圖所示。
我們在確定引擎需要多少伏特并不困難，但它上面沒有任何標識。
通過4.5V，起重機可以提升起最大的’Ruko-key’。
通過9.0V，它拉得太猛，帶齒輪的子組件松動。因此，如果您選擇膠合或以其他方式固定齒輪組件，起重機肯定可以提升起更多重量。

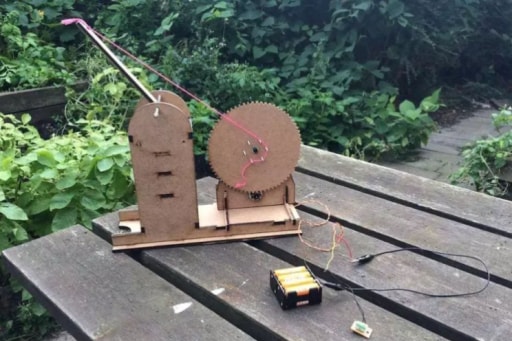

完成！
