問題描述

控制面板提示X軸或Y軸越界，機器停止工作，如下圖所示。

故障原因

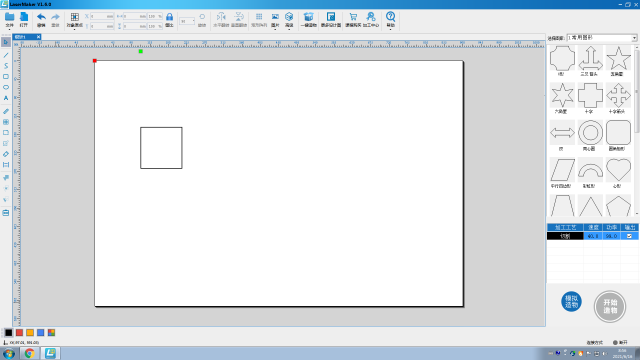

1.設計圖形的尺寸超過了加工幅面大小

若設備的加工幅面是600×400mm，設計圖形大小卻超過了600×400mm，設備會提示越界，其他加工幅面同理

（黑色邊框——加工幅面 紅色邊框——設計圖尺寸）

解決方法：在控制面板按“退出”鍵，重新調整設計圖尺寸使其在加工范圍內，再次傳輸設計圖到設備進行加工

2.錯誤的起始點

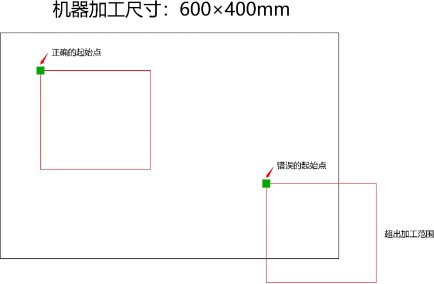

加工起始點默認為左上角，如果定位了錯誤的起始點，圖形就可能超出加工邊界

（黑色邊框——加工幅面 紅色邊框——設計圖尺寸）

解決方法：在控制面板按“退出”鍵，將激光頭移動至合適的位置，按“定位”鍵設置正確的加工起始點

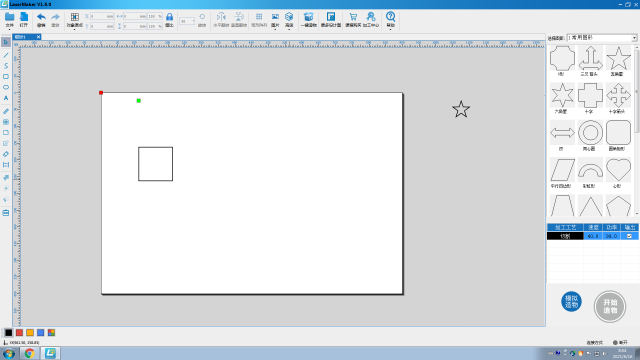

3.設計圖畫布外包含圖案

設計圖畫布外包含圖案，導致設計圖總大小超出設備加工幅面

解決方法：刪除多余圖案，使設計圖總大小小于設備加工幅面大小
