問題描述

控制面板提示“機器被保護”，機器停止工作

故障原因

1.加工前沒有關閉所有門蓋

雷宇激光切割機在前后門蓋、左側門、廢料箱門板均設有保護開關，當有門蓋未關閉時啟動設備，設備會處于保護狀態

解決方法：先按“退出”鍵退出系統保護狀態，開始加工前，請關閉設備所有門蓋，確保在安全環境下啟動設備

2.開蓋保護系統故障

開蓋保護系統或線纜故障

解決方法：

①關閉所有門蓋

開始檢查開蓋保護系統前 ，必須關閉設備所有門蓋

②定位開蓋保護系統控制板

雷大宇\雷超宇\雷神宇：

您可以在左側門內找到開蓋保護系統控制板

雷小宇\樂造匠：

您可以在右側門內找到開蓋保護系統控制板

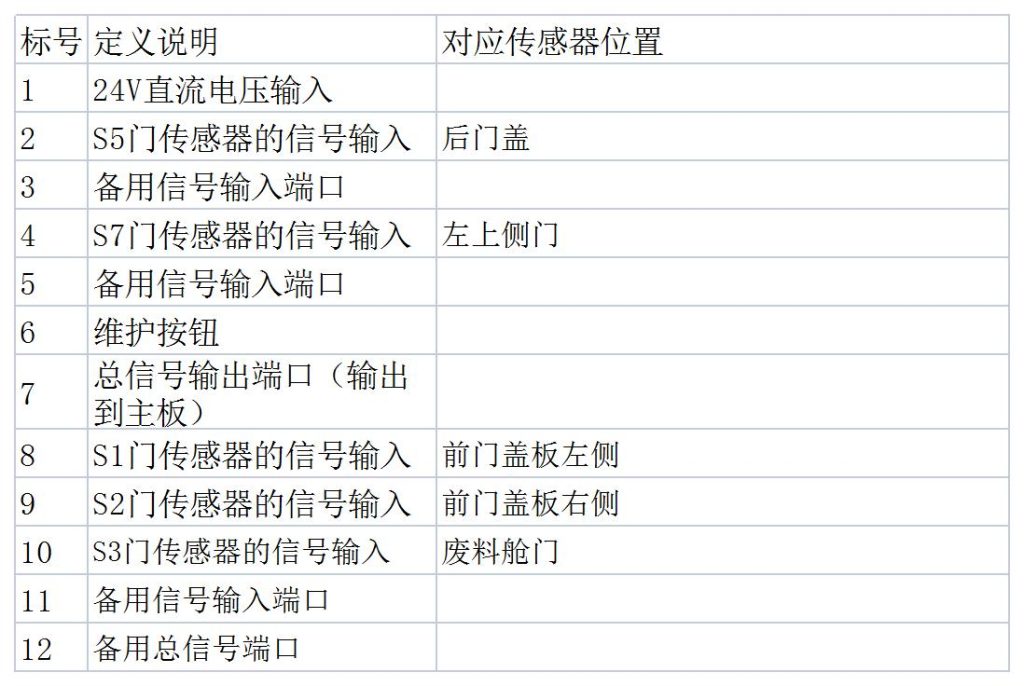

開蓋保護系統控制板接口定義說明：

③檢查總信號線及其端口是否緊固

請檢查控制主板上的”DrProc“及”GND“線是否松動，如果松動，請重新緊固

請檢查開蓋保護系統控制板上的標號7（總信號輸出端口）線是否松動，如果松動，請重新緊固

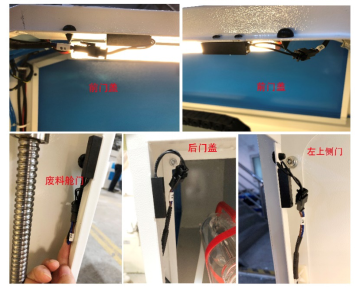

④檢查各開蓋傳感器

請檢查開蓋保護系統控制板上未亮起的端口指示燈，并依照接口定義說明找到對應開關名稱

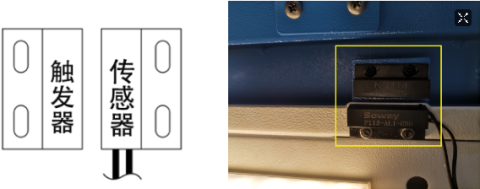

⑤檢查開蓋傳感器是否貼合

請檢查對應觸發器與傳感器之間是否貼合

⑥檢查開蓋傳感器接線是否牢固

請檢查對應傳感器接線口是否牢固

⑦開蓋保護系統控制板接口連接是否牢固

請檢查傳感器與對應開蓋保護系統控制板接口連接是否牢固
