• 請確保您的LaserMaker為最新版本

問題描述

使用LaserMaker導入矢量圖形文件時，LaserMaker讀取的尺寸與導出時設計軟件看見的尺寸不同

故障原因

1.軟件單位設置錯誤

LaserMaker默認導入矢量圖形單位為毫米，請在設計軟件導出矢量圖時設置保存單位為毫米，若設計軟件的計量單位設置不符，則導出的矢量圖形文件單位也是錯誤的

解決方法：

以中望CAD2021設置為例：

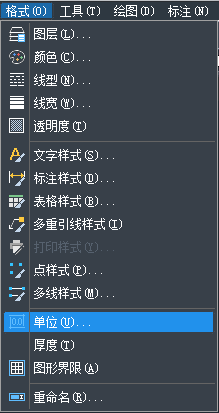

①點擊軟件上方菜單欄中的格式(O)，并在菜單中選擇單位(U)…

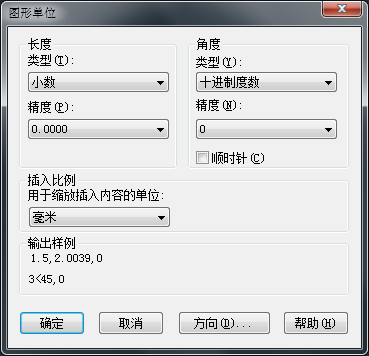

②在彈出的圖形單位窗口中，按照以下設置：

長度：

類型(T)：小數

精度(P)：0.00

角度：

類型(Y)：十進制度數

精度(N)：0

插入比例：毫米

關于長度單位的精度問題：LaserMaker精度單位為0.00，在導入精度更高的矢量圖文件時，LaserMaker會自動舍去0.00后的精度，為盡量避免產生加工誤差，建議您在設計軟件設計矢量圖時選用與LaserMaker相同的精度等級

2.導出時圖形精度被舍去

設計軟件在導出時，矢量圖形的精度已經被舍去，導致矢量圖尺寸偏差

解決方法：

以中望CAD2021為例：

再次打開導出的矢量圖文件，并使用標記功能查看圖形尺寸是否一致

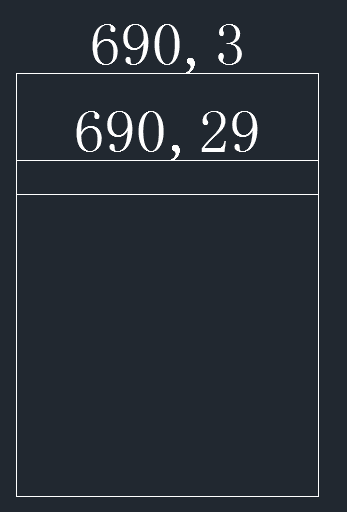

下圖中，精度高的圖形在導出后再次打開使用標注功能再次標注相同邊線，發現精度已經丟失

3.導出設置錯誤

導出時選項設置不正確，導致矢量圖形文件尺寸不符

解決方法：

以中望CAD2021設置為例：

①導出時點擊文件窗口右上角工具(L)選項，并在菜單中點擊選項(O)

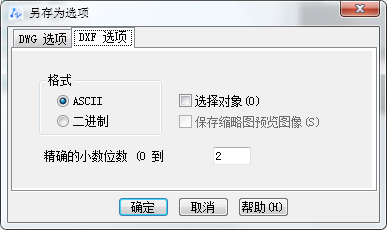

②在彈出的另存為選項中，點擊DXF選項卡，并選擇保存格式為ASCII，精確到小數位數為(0到2

③保存文件類型(T)選擇低版本DXF文件，建議選擇AutoCAD 2004 DXF (*.dxf)
