By fasaxc in Circuits

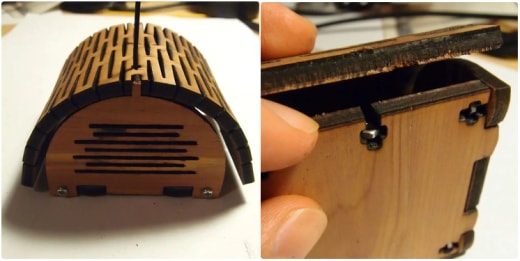

這說明了我如何制作帶有彎曲蓋的激光切割盒，以容納無線傳感器節點。該節點測量溫度并將其測量結果中繼到中央記錄器，以便我可以根據數據繪制圖形。盒子需要一個天線端口，傳感器要有良好的空氣流通，并且需要是吸引人注意的（當它放在無人注意的角落時）。
我在舊金山的線上激光服務進行了所有激光切割。這是我的第一次嘗試，我制作了3個盒子中的2個，但是當我嘗試將蓋子彎曲到位時，一個盒子壞了。我嘗試了3mm MDF，香柏木“激光木”和樺木“激光木”。MDF完美地切割和彎曲；香柏木在切割中燒得很多（稍后會詳細介紹）；樺樹切得很好，但是太厚了，無法彎曲。
我改進了設計，它可以與樺木以及其他木材完美配合。有關更新的設計文件，請參見最后一步。
材料：
- 3mmMDF（膠合木板）；
- 10mm M2螺釘和螺母*6；
- 無線傳感器節點（是我自己的設計，但我的設計是基于我朋友寫的非常棒的傳感器節點。）
- 激光切割機
步驟1：設計外盒

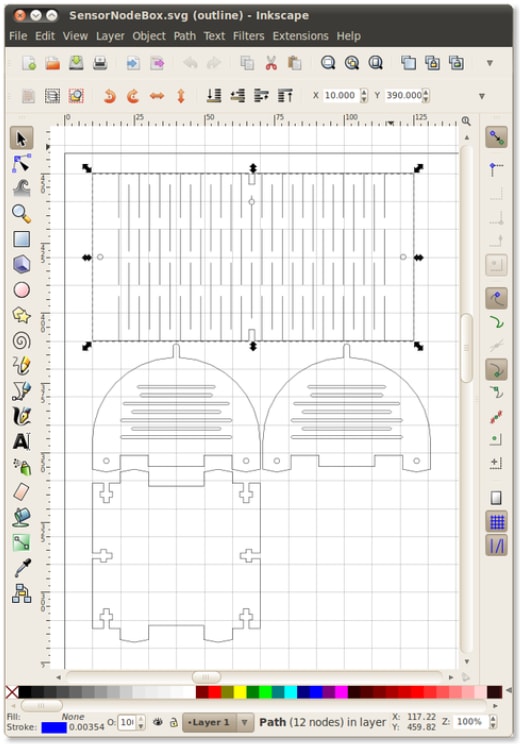

我想把盒子做成什么樣的形狀，腦袋里有好看的圖片。我使用Inkscape來創建設計，并在“輪廓”模式下工作。
這是我構建設計的方式：
- 將文件設置為24英寸x 18英寸，這是我正在使用的激光切割機的床尺寸；
- 在“文件”>“屬性”中，添加一個1mm的網格 ；
- 在底部繪制一個6厘米見方的正方形。在此階段，我無需擔心諸如螺絲槽之類的細節；
- 在一側畫半圓，從兩端向下延伸1厘米，以得到平坦的部分；關閉底座；
- 計算頂部所需的長度= PI * 3 + 2厘米= 11.5厘米；
- 創建一個長度為6cm的矩形；
- 使用網格捕捉，繪制活動鉸鏈圖案的一個副本；
- 沿著蓋子的長度克隆圖案；
- 使用路徑編輯工具，優化形狀，繪制螺釘的釘子和T形槽。我使用1mm的柵格完成了90％的工作。對于T形槽之類的精確零件，我選擇了需要“脫離網格”的節點，并手動輸入了坐標；
- 使用網格，畫出2mm的圓圈作為螺孔。對于天線孔，我使用了捕捉工具以將捕捉打開到尖端，然后捕捉到中心，然后讓圓心捕捉到線的末端。然后，我使用路徑工具編輯該行以消除重疊；
- 最后，我在端接件上添加了一些圓形以用于氣孔，并復制了端接件。
尖端：
- 我打算切割厚度稍有不同的不同類型的木材，并且我不想改變每種類型的設計，所以我使釘子伸出槽的末端并彎曲了末端。
- 我在設計中使栓釘稍寬于孔（0.2mm），以說明激光束的切口。
注：
以上為作者使用Inkscape建模的設計思路，并未在原文附上設計圖。本文中所附設計圖已于LaserMaker建模軟件重新構建，或與原文設計圖尺寸有所偏差。
*文末附設計圖（.lcp格式），可能須根據實際使用材料種類及尺寸進行修改后才可使用。

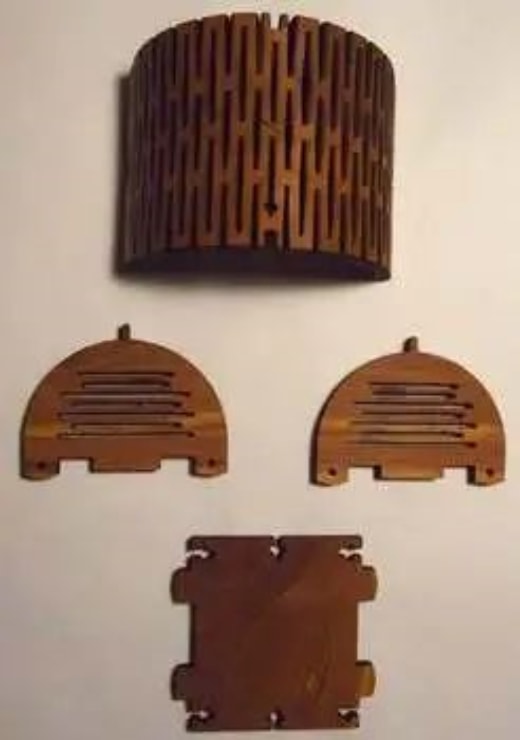

步驟2：使用激光切割機
使用激光切割機切割出所有零件。
如果您沒有激光切割機，則可以使用您附近的切割服務來為您切割零件。

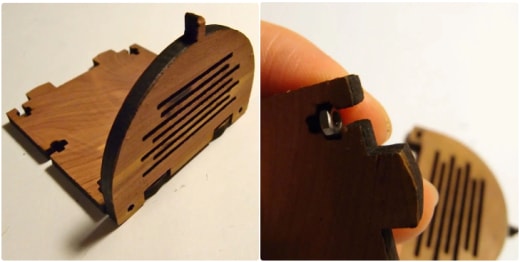

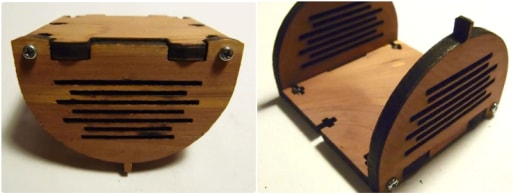

步驟3：組裝箱體側面
請按照圖片所示組裝盒子的側面。

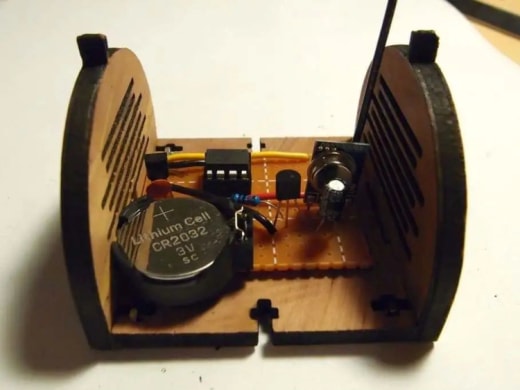

步驟4：安裝傳感器節點
代碼：
這是針對ATiny13的Eclipse CDT / AVR項目，是一個微型微控制器，僅具有1K ROM和64字節RAM。
main.c中的代碼實現了一個主循環，該循環如下：
- 讀取定義主軸上的TMP36溫度傳感器；
- 將曼徹斯特編碼的信號寫入已定義的發送串口（該串口應連接到此類）；
- 進入深度睡眠狀態約4分鐘以延長電池壽命；
- 為了進一步減少電池消耗，TMP36通過微控制器直接直接驅動，僅在需要時才打開。同樣，只有在需要時才打開變頻器。由于它消耗的功率更多，因此我在“ RADIO_POWER_PIN”上使用了一個晶體管。
*該代碼是在BSD許可下發布的。

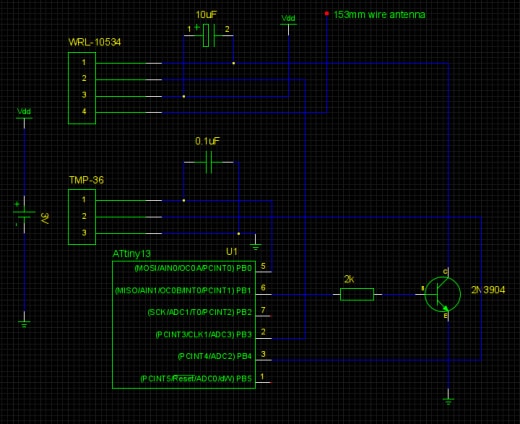

傳感器原理圖
TMP36由ATTiny直接驅動，因此在不使用時可以關閉電源。0.1uF電容器可平滑TMP36的電源，從而提高了精度。
發射器通過基本的NPN開關晶體管供電。10uF的的電容提供了用于傳輸的瞬態高電流。2K電阻可防止過多的電流流過基極流向晶體管的發射極（只需要很小的電流就可使晶體管飽和，因此任何多余的電流都無濟于事，且可能有害）。

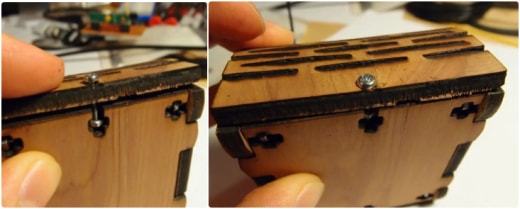

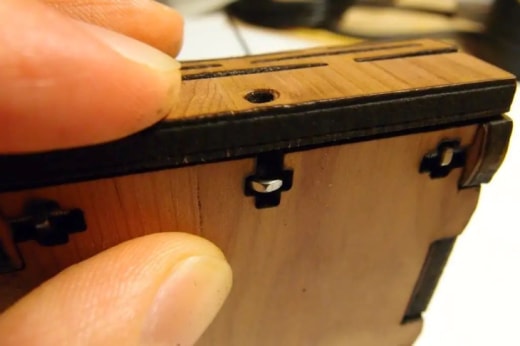

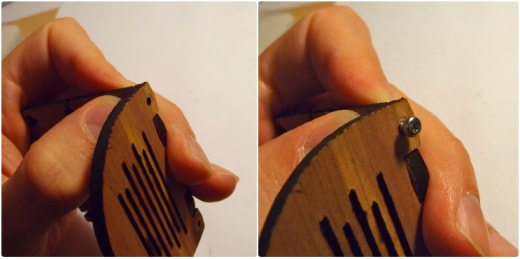

步驟5：安裝蓋子
- 將天線穿過蓋子上的孔。
- 小心地對稱向下彎曲蓋子，以免卡住側面的小釘子。
- 在安裝剩余的螺母和螺釘時，將蓋子緊緊固定在適當的位置。

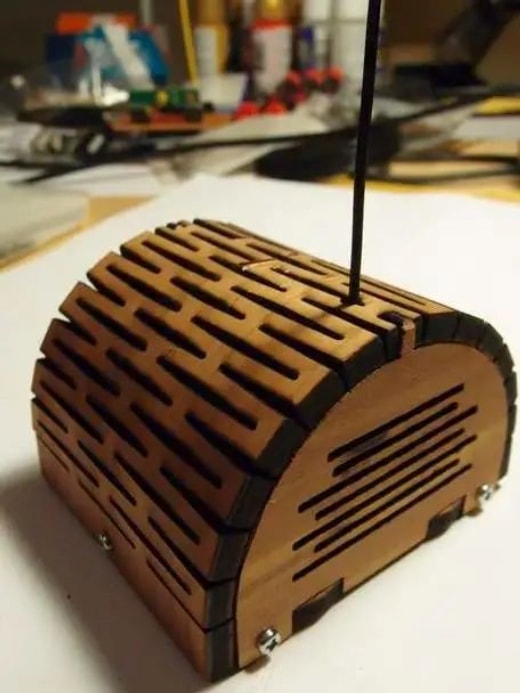

步驟6：完成！
步驟7：可能出錯的地方

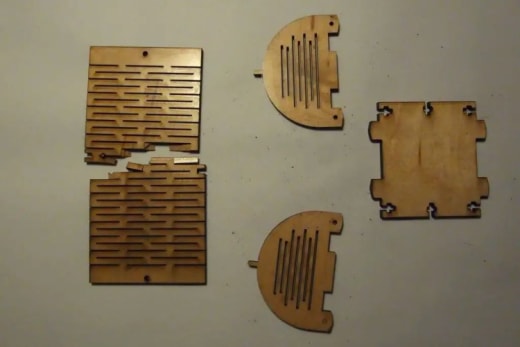

這就是我嘗試制作彎頭時使用樺木蓋的原始設計所發生的情況。回到繪圖板！（有關改進的設計，請參見下一步驟。）

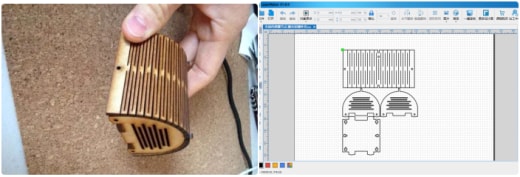

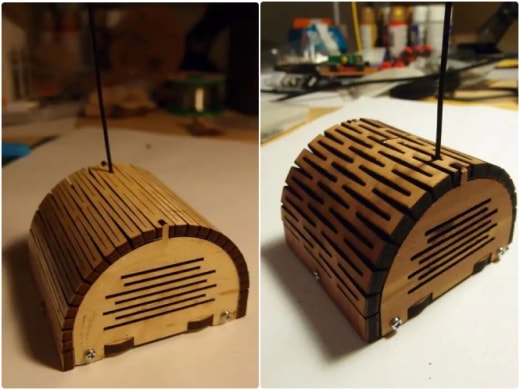

步驟8：[更新]改進的設計
由于我的第一批盒子中只有3個中的2個在彎曲過程中幸存了下來，所以我對設計進行了一些不同的修改，并在進行了裁剪。一種替代設計的效果要好得多。蓋子非常靈活，我甚至可以將它彎曲成一圈！
我所做的主要更改是減小活動鉸鏈中之字形的寬度。之前大約是3.5mm，這是木板的寬度。我的新設計使用2mm的寬度，并將中央支撐的數量減少到1，以便最大程度地彎曲。
注：本文經翻譯并轉載，
若部分翻譯有誤，請諒解。
